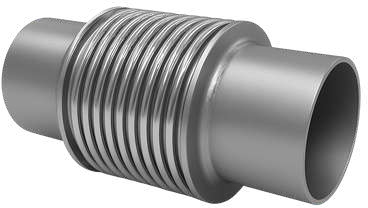

Metal Körüklü Kompansatör

Name: Metal Körüklü Kompansatör
Brand: Metroend

Metal Bellow Expansion Joint

Ürün kodu bekleniyor

Bağlantı EN1092-2 MALZEME ÖZELLİKLERİ

Çalışma basıncı PN16

Çalışma sıcaklığı -80°C / +427°C

WhatsApp ile teklif al Katalog indir

site.urun_kaynak
Metroend-Urun-Katalogu.pdf · site.urun_basili_sayfa 86 (PDF 89)

Ne işe yarar

Kompansatörler

Kompansatör (genleşme parçası), boru hattında sıcaklık değişimi, titreşim, montaj kaçıklığı veya zemin hareketiyle oluşan hareketi üzerine alarak boruya, ekipmana ve mesnetlere gerilme binmesini önleyen esnek bağlantı elemanıdır. Doğru kompansatör seçimi hareketin türüne (eksenel, yanal, açısal) ve miktarına bağlıdır; yanlış tip seçimi hareketi karşılamaz ve körüğün erken yorulmasına yol açar. Hattın sabit ve kayar mesnet düzeni, kompansatörün beklendiği gibi çalışması için tasarımla birlikte belirlenir.

Bu metin ürün tipini tanıtan genel bir açıklamadır; kaynak katalogda karşılığı yoktur ve firma onayı beklemektedir. Ürüne ait doğrulanmış teknik değerler yalnızca yukarıdaki künyede ve ölçü tablosundadır.

Nerelerde kullanılır

Uygulama alanları

01 Enerji Santralleri
02 Kimya - Petrokimya
03 Denizcilik Uygulamaları
04 Isıtma - Soğutma Sistemleri
05 Gıda
06 Madencilik Uygulamaları
07 Su - Atık Su

Kaynak: bu ürünün katalog sayfasındaki “Uygulama Alanları” listesi.

site.urun_olculer

site.urun_olcu_tablosu

11 site.urun_satir × 12 site.urun_kolon

Metal Körüklü Kompansatör — site.urun_olcu_tablosu
DN	ØD	Øk	Øg	Øb	Ødxn	L: 30mm FLL	L: 30mm KBL	L: 30mm FLL	L: 30mm KBL	L: 60mm FLL	L: 60mm KBL
25	115	85	68	16	14x4	120	170	-	-	2	0,20
32	140	100	78	16	18x4	120	170	-	-	3,5	0,45
40	150	110	88	16	18x4	120	170	-	-	4	0,60
50	165	125	102	18	18x4	120	170	-	-	4,5	0,75
65	185	145	122	18	18x4	120	170	180	230	6	1,10
80	200	160	138	20	18x8	120	190	180	230	6,7	1,50
100	220	180	158	20	18x8	130	190	190	260	8,2	2,20
125	250	10	188	22	18x8	140	200	190	260	10,5	2,60
150	285	240	212	22	22x8	140	200	200	280	15,5	3,40
200	340	295	268	24	22x12	140	200	200	280	19	4,85
250	405	355	320	26	26x12	150	200	210	280	21,5	10,90

site.urun_malzeme

site.urun_malzeme_ozellikleri

site.urun_mat_no	site.urun_mat_parca_adi	site.urun_mat_part_name	site.urun_malzeme
1			DØ kØ gØ NDØ
2	FLANŞ	FLANGE	ST37 / AISI304 / AISI316
3	LAYNER	SLEEVE	SPRING STEEL
4	KÖRÜK	RUBBER	EPDM / NBR
