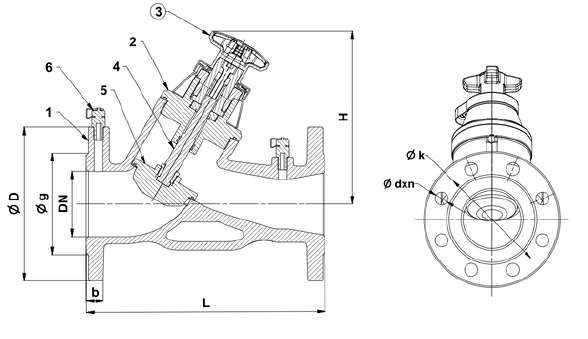

site.urun_teknik_cizim
Balans Vanaları
Flanşlı Statik Balans Vanası
Flanged Static Balance Valve
site.urun_kaynak
Metroend-Urun-Katalogu.pdf · site.urun_basili_sayfa
78
(PDF 81)
Ne işe yarar
Balans Vanaları
Balans vanası, ısıtma ve soğutma tesisatlarında kolları arasındaki debiyi dengeleyerek her devreye tasarımda öngörülen akışın gitmesini sağlar. Dengesiz bir tesisatta pompaya yakın kollar fazla, uzak kollar az debi alır; sonuç, bazı mahallerin ısınmaması ve pompanın gereğinden fazla çalışmasıdır. Statik balans vanaları, üzerlerindeki ölçüm nipellerinden alınan basınç farkıyla debinin okunmasına ve ayarın sayısal olarak kilitlenmesine imkân verir; böylece devreye alma sırasında yapılan ayar sonradan kazara değiştirilemez.
Bu metin ürün tipini tanıtan genel bir açıklamadır; kaynak katalogda karşılığı yoktur ve firma onayı beklemektedir. Ürüne ait doğrulanmış teknik değerler yalnızca yukarıdaki künyede ve ölçü tablosundadır.
Nerelerde kullanılır
Uygulama alanları
- 01 Enerji Santralleri
- 02 Kimya - Petrokimya
- 03 Denizcilik Uygulamaları
- 04 Isıtma - Soğutma Sistemleri
- 05 Gıda
- 06 Madencilik Uygulamaları
- 07 Su - Atık Su
Kaynak: bu ürünün katalog sayfasındaki “Uygulama Alanları” listesi.
site.urun_olculer
site.urun_olcu_tablosu
10 site.urun_satir × 9 site.urun_kolon
site.urun_yatay_kaydirin
| DN | L | H | W | D | g | k | b | KG |
|---|---|---|---|---|---|---|---|---|
| 40 | 200 | 176 | 86 | 150 | 84 | 110 | 18 | 8,65 |
| 50 | 230 | 190 | 86 | 165 | 99 | 125 | 20 | 12 |
| 65 | 290 | 214 | 86 | 185 | 118 | 145 | 20 | 16 |
| 80 | 310 | 225 | 86 | 200 | 132 | 160 | 22 | 21 |
| 100 | 350 | 334 | 160 | 220 | 156 | 180 | 24 | 37 |
| 125 | 400 | 388 | 160 | 250 | 184 | 210 | 26 | 70 |
| 150 | 480 | 403 | 160 | 285 | 211 | 240 | 26 | 96 |
| 200 | 600 | 825 | 400 | 340 | 266 | 295 | 30 | 182 |
| 250 | 730 | 900 | 400 | 405 | 319 | 355 | 32 | 276 |
| 300 | 850 | 945 | 400 | 460 | 370 | 410 | 32 | 312 |
site.urun_malzeme
site.urun_malzeme_ozellikleri
| site.urun_mat_no | site.urun_mat_parca_adi | site.urun_mat_part_name | site.urun_malzeme |
|---|---|---|---|
| 1 | GÖVDE | BODY GG25 | |
| 2 | KAPAK | BONNET GG25 | |
| 3 | HENDIL | HANDWHEEL EBONIT / | |
| 4 | MİL | MİL AISI420 | |
| 5 | DİSK | DISC GGG40 | |
| 6 | ÖLÇÜM PROBU | MEASUREMENT PROBE MS58 |
