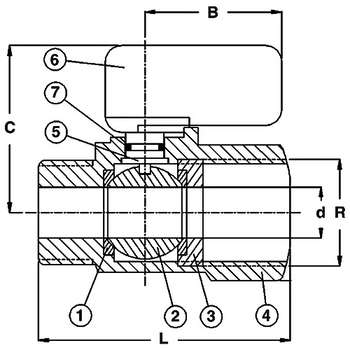

site.urun_teknik_cizim
Küresel Vanalar
Pirinç Mini Küresel Vana
Brass Mini Ball Valve
site.urun_kaynak
Metroend-Urun-Katalogu.pdf · site.urun_basili_sayfa
28
(PDF 31)
Ne işe yarar
Küresel Vanalar
Küresel vana, ortasından delik geçen bir küre elemanının çeyrek tur (90°) dönmesiyle açılıp kapanır. Tam açık konumda küre deliği boru kesitiyle hizalandığı için basınç kaybı çok düşüktür ve hat neredeyse engelsiz akış sağlar. Hızlı açma-kapama gerektiren, sık devreye alınan ve tam sızdırmazlık beklenen hatlarda yaygındır; kısma görevi için uygun değildir, kısmi açıklıkta sit hızla aşınır. 2 parçalı gövde ekonomik ve kompakt bir çözümdür; 3 parçalı gövde ise hattı sökmeden bakım yapılmasına izin verir. 3 yollu modeller akışı yönlendirme veya karıştırma işlevi görür.
Bu metin ürün tipini tanıtan genel bir açıklamadır; kaynak katalogda karşılığı yoktur ve firma onayı beklemektedir. Ürüne ait doğrulanmış teknik değerler yalnızca yukarıdaki künyede ve ölçü tablosundadır.
Nerelerde kullanılır
Uygulama alanları
- 01 Su - Atık Su
- 02 Isıtma - Soğutma Sistemleri
- 03 Denizcilik Uygulamaları
Kaynak: bu ürünün katalog sayfasındaki “Uygulama Alanları” listesi.
site.urun_olculer
site.urun_olcu_tablosu
7 site.urun_satir × 6 site.urun_kolon
site.urun_yatay_kaydirin
| kolon_1 * | DIN2999 BSPP | kolon_3 * | kolon_4 * | kolon_5 * | PN16 |
|---|---|---|---|---|---|
| 1 | GÖVDE | BODY | MS58 | ||
| 2 | KAPAK | BONNET | MS58 | ||
| 3 | KÜRE | BALL | MS58 | ||
| 4 | SIZDIRMAZLIK RİNGİ | BALL SEAT | PTFE | ||
| 5 | MİL | STEM | MS58 | ||
| 6 | KOL | LEVER | ALUMINIUM | ||
| 7 | O-RING | O-RING | NBR |
* site.urun_kolon_notu
site.urun_malzeme
site.urun_malzeme_ozellikleri
| site.urun_mat_no | site.urun_mat_parca_adi | site.urun_mat_part_name | site.urun_malzeme |
|---|---|---|---|
| 1 | GÖVDE | BODY | MS58 |
| 2 | KAPAK | BONNET | MS58 |
| 3 | KÜRE | BALL | MS58 |
| 4 | SIZDIRMAZLIK | RİNGİ BALL SEAT | PTFE |
| 5 | MİL | STEM | MS58 |
| 6 | KOL | LEVER | ALUMINIUM |
| 7 | O-RING | O-RING | NBR |
