Küresel Vanalar

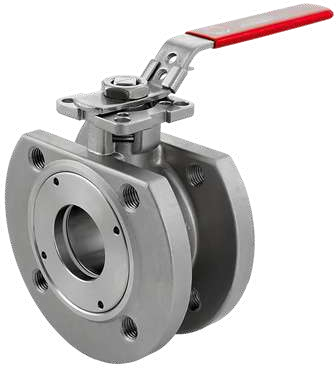

Paslanmaz Wafer Tip Küresel Vana
Stainless Steel Wafer Type Ball Valve
site.urun_kaynak
Metroend-Urun-Katalogu.pdf · site.urun_basili_sayfa
30
(PDF 33)
Ne işe yarar
Küresel Vanalar
Küresel vana, ortasından delik geçen bir küre elemanının çeyrek tur (90°) dönmesiyle açılıp kapanır. Tam açık konumda küre deliği boru kesitiyle hizalandığı için basınç kaybı çok düşüktür ve hat neredeyse engelsiz akış sağlar. Hızlı açma-kapama gerektiren, sık devreye alınan ve tam sızdırmazlık beklenen hatlarda yaygındır; kısma görevi için uygun değildir, kısmi açıklıkta sit hızla aşınır. 2 parçalı gövde ekonomik ve kompakt bir çözümdür; 3 parçalı gövde ise hattı sökmeden bakım yapılmasına izin verir. 3 yollu modeller akışı yönlendirme veya karıştırma işlevi görür.
Bu metin ürün tipini tanıtan genel bir açıklamadır; kaynak katalogda karşılığı yoktur ve firma onayı beklemektedir. Ürüne ait doğrulanmış teknik değerler yalnızca yukarıdaki künyede ve ölçü tablosundadır.
Nerelerde kullanılır
Uygulama alanları
- 01 Kimya - Petrokimya
- 02 Su - Atık Su
- 03 Isıtma - Soğutma Sistemleri
- 04 Denizcilik Uygulamaları
- 05 Madencilik Uygulamaları
- 06 Enerji Santralleri
Kaynak: bu ürünün katalog sayfasındaki “Uygulama Alanları” listesi.
site.urun_olculer
site.urun_olcu_tablosu
19 site.urun_satir × 5 site.urun_kolon
site.urun_yatay_kaydirin

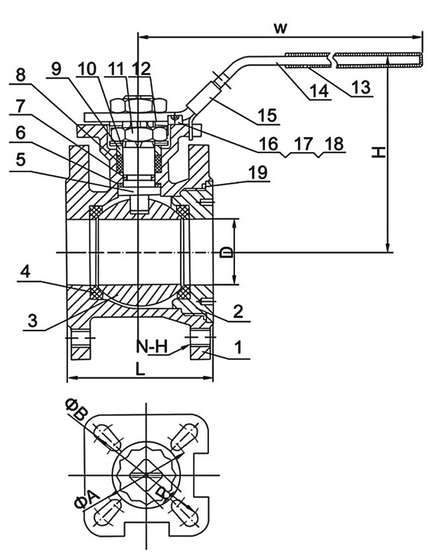

| kolon_1 * | DIN2542 DIN2545 | kolon_3 * | PN16 | kolon_5 * |
|---|---|---|---|---|
| 1 | GÖVDE | BODY | AISI 304 / AISI316 | |
| 2 | KAPAK | BONNET | AISI 304 / AISI316 | |
| 3 | KÜRE | BALL | AISI 304 / AISI316 | |
| 4 | KÜRE SIZDIRMAZLIK | BALL SEAT | R-PTFE | |
| 5 | MİL | STEM | AISI 304 / AISI316 | |
| 6 | MİL BURCU | STEM PACKING | PTFE | |
| 7 | O-RING | O-RING | NBR | |
| 8 | MİL SIZDIRMAZLIK | STEM SEAT | PTFE | |
| 9 | SALMASTRA SOMUNU | GLAND NUT | AISI 304 | |
| 10 | YAYLI RONDELA | SPRING WASHER | AISI 304 | |
| 11 | SOMUN | NUT | AISI 304 | |
| 12 | TOZLUK | WASHER | AISI 304 | |
| 13 | KOL KAPLAMASI | HANDLE SLEEVE | PVC | |
| 14 | KOL | HANDLE | AISI 304 | |
| 15 | KİLİT | LOCK | AISI 304 | |
| 16 | CIVATA | BOLT | AISI 304 | |
| 17 | CIVATA PULU | BOLT NUT | AISI 304 | |
| 18 | CIVATA RONDELASI | BOLT WASHER | AISI 304 | |
| 19 | GÖVDE SIZDIRMAZLIK | BODY PACKING | PTFE |
* site.urun_kolon_notu
site.urun_malzeme
site.urun_malzeme_ozellikleri
| site.urun_mat_no | site.urun_mat_parca_adi | site.urun_mat_part_name | site.urun_malzeme |
|---|---|---|---|
| 1 | GÖVDE | BODY | AISI 304 / |
| 2 | KAPAK | BONNET | AISI 304 / |
| 3 | KÜRE | BALL | AISI 304 / |
| 4 | KÜRE SIZDIRMAZLIK | BALL SEAT | R-PTFE |
| 5 | MİL | STEM | AISI 304 / |
| 6 | MİL BURCU | STEM PACKING | PTFE |
| 7 | O-RING | O-RING | NBR |
| 8 | MİL SIZDIRMAZLIK | STEM SEAT | PTFE |
| 9 | SALMASTRA SOMUNU | GLAND NUT | AISI 304 |
| 10 | YAYLI RONDELA | SPRING WASHER | AISI 304 |
| 11 | SOMUN | NUT | AISI 304 |
| 12 | TOZLUK | WASHER | AISI 304 |
| 13 | KOL KAPLAMASI | HANDLE SLEEVE | PVC |
| 14 | KOL | HANDLE | AISI 304 |
| 15 | KİLİT | LOCK | AISI 304 |
| 16 | CIVATA | BOLT | AISI 304 |
| 17 | CIVATA PULU | BOLT NUT | AISI 304 |
| 18 | CIVATA RONDELASI | BOLT WASHER | AISI 304 |
| 19 | GÖVDE SIZDIRMAZLIK | BODY PACKING | PTFE |
