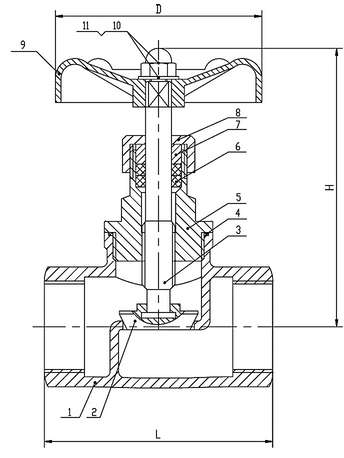

site.urun_teknik_cizim
Glob Vanalar

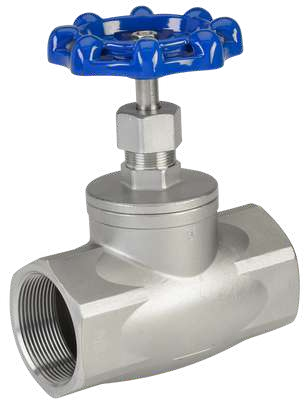

Paslanmaz Dişli Glob Vana
Stainless Steel Threaded Globe Valve
site.urun_kaynak
Metroend-Urun-Katalogu.pdf · site.urun_basili_sayfa
14
(PDF 17)
Ne işe yarar
Glob Vanalar
Glob vana, akışkanı gövde içinde S biçiminde yönlendiren ve klapenin sit üzerine dik hareketiyle kapanan bir vana tipidir. Bu yapı sayesinde akış debisini kademeli olarak ayarlayabilir; yalnızca açma-kapama değil, kısma (throttling) görevini de üstlenir. Kapanma yüzeyinin akış yönüne dik olması sızdırmazlığı kolaylaştırır ve sık ayar yapılan hatlarda sit aşınmasını sürgülü vanalara göre azaltır. Düz tip gövde doğrusal hatlarda, gönye (açılı) tip ise hattın 90° döndüğü noktalarda ek dirsek gereksinimini ortadan kaldırır. Metal körüklü modeller, mil salmastrasından sızıntının kabul edilmediği buhar ve ısı transfer akışkanı hatlarında tercih edilir.
Bu metin ürün tipini tanıtan genel bir açıklamadır; kaynak katalogda karşılığı yoktur ve firma onayı beklemektedir. Ürüne ait doğrulanmış teknik değerler yalnızca yukarıdaki künyede ve ölçü tablosundadır.
Nerelerde kullanılır
Uygulama alanları
- 01 Kimya - Petrokimya
- 02 Su - Atık Su
- 03 Isıtma - Soğutma Sistemleri
- 04 Denizcilik Uygulamaları
- 05 Madencilik Uygulamaları
- 06 Enerji Santralleri
Kaynak: bu ürünün katalog sayfasındaki “Uygulama Alanları” listesi.
site.urun_olculer
site.urun_olcu_tablosu
11 site.urun_satir × 5 site.urun_kolon
site.urun_yatay_kaydirin
| kolon_1 * | ISO228 | kolon_3 * | PN16 | kolon_5 * |
|---|---|---|---|---|
| 1 | GÖVDE | BODY | AISI304 / AISI316 | |
| 2 | KLAPE | DISC | AISI304 / AISI316 | |
| 3 | MİL | STEM | AISI304 / AISI316 | |
| 4 | CONTA | GASKET | PTFE | |
| 5 | KAPAK | BONNET | AISI304 / AISI316 | |
| 6 | SALMASTRA | PACKING | PTFE | |
| 7 | GLEN | GLAND | AISI304 / AISI316 | |
| 8 | GLEN SOMUNU | GLAND NUT | AISI304 / AISI316 | |
| 9 | HENDIL | HANDWHEEL | GG25 | |
| 10 | ETİKET | I.D PLATE | AISI304 | |
| 11 | SOMUN | NUT | AISI304 / AISI316 |
* site.urun_kolon_notu
site.urun_malzeme
site.urun_malzeme_ozellikleri
| site.urun_mat_no | site.urun_mat_parca_adi | site.urun_mat_part_name | site.urun_malzeme |
|---|---|---|---|
| 1 | GÖVDE | BODY | AISI304 / |
| 2 | KLAPE | DISC | AISI304 / |
| 3 | MİL | STEM | AISI304 / |
| 4 | CONTA | GASKET | PTFE |
| 5 | KAPAK | BONNET | AISI304 / |
| 6 | SALMASTRA | PACKING | PTFE |
| 7 | GLEN | GLAND | AISI304 / |
| 8 | GLEN SOMUNU | GLAND NUT | AISI304 / |
| 9 | HENDIL | HANDWHEEL | GG25 |
| 10 | ETİKET | I.D PLATE | AISI304 |
| 11 | SOMUN | NUT | AISI304 / |
