Küresel Vanalar

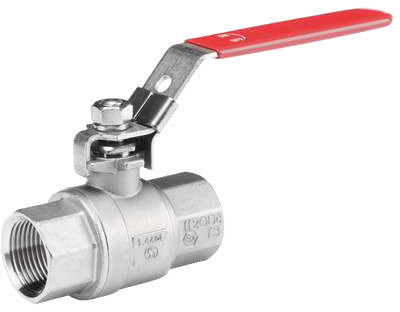

Paslanmaz 2 Parçalı Dişli Küresel Vana
Stainless Steel 2 Piece Threaded Ball Valve
site.urun_kaynak
Metroend-Urun-Katalogu.pdf · site.urun_basili_sayfa
23
(PDF 26)
Ne işe yarar
Küresel Vanalar
Küresel vana, ortasından delik geçen bir küre elemanının çeyrek tur (90°) dönmesiyle açılıp kapanır. Tam açık konumda küre deliği boru kesitiyle hizalandığı için basınç kaybı çok düşüktür ve hat neredeyse engelsiz akış sağlar. Hızlı açma-kapama gerektiren, sık devreye alınan ve tam sızdırmazlık beklenen hatlarda yaygındır; kısma görevi için uygun değildir, kısmi açıklıkta sit hızla aşınır. 2 parçalı gövde ekonomik ve kompakt bir çözümdür; 3 parçalı gövde ise hattı sökmeden bakım yapılmasına izin verir. 3 yollu modeller akışı yönlendirme veya karıştırma işlevi görür.
Bu metin ürün tipini tanıtan genel bir açıklamadır; kaynak katalogda karşılığı yoktur ve firma onayı beklemektedir. Ürüne ait doğrulanmış teknik değerler yalnızca yukarıdaki künyede ve ölçü tablosundadır.
Nerelerde kullanılır
Uygulama alanları
- 01 Kimya - Petrokimya
- 02 Su - Atık Su
- 03 Isıtma - Soğutma Sistemleri
- 04 Denizcilik Uygulamaları
- 05 Madencilik Uygulamaları
- 06 Enerji Santralleri
Kaynak: bu ürünün katalog sayfasındaki “Uygulama Alanları” listesi.
site.urun_olculer
site.urun_olcu_tablosu
12 site.urun_satir × 5 site.urun_kolon
site.urun_yatay_kaydirin

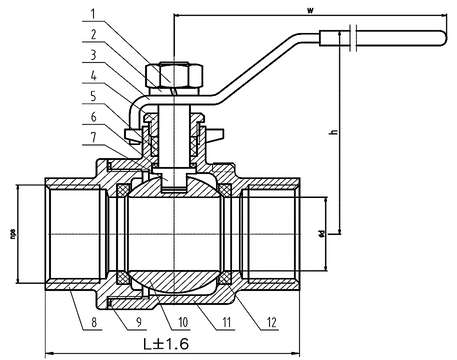

| DIN2999 BSPP | kolon_2 * | kolon_3 * | PN63 | kolon_5 * |
|---|---|---|---|---|
| 1 | SOMUN | HEXAGON NUT | AISI 304 / AISI316 | |
| 2 | YAYLI PUL | SPRING WASHER | AISI 304 / AISI316 | |
| 3 | KOL | HANDLE | AISI 304 / AISI316 | |
| 4 | GLEN | PACKING GLAND | AISI 304 / AISI316 | |
| 5 | SALMASTRA | PACKING | PTFE | |
| 6 | SIKIŞTIRMA PULU | THRUST WASTER | PTFE | |
| 7 | MİL | STEM | AISI 304 / AISI316 | |
| 8 | KEP | CAP | AISI 304 / AISI316 | |
| 9 | KEP CONTASI | SEAL GASKET | PTFE | |
| 10 | KÜRE | BALL | AISI 304 / AISI316 | |
| 11 | GÖVDE | BODY | AISI 304 / AISI316 | |
| 12 | SİT | SEAT | PTFE |
* site.urun_kolon_notu
site.urun_malzeme
site.urun_malzeme_ozellikleri
| site.urun_mat_no | site.urun_mat_parca_adi | site.urun_mat_part_name | site.urun_malzeme |
|---|---|---|---|
| 1 | SOMUN | HEXAGON NUT | AISI 304 / |
| 2 | YAYLI PUL | SPRING WASHER | AISI 304 / |
| 3 | KOL | HANDLE | AISI 304 / |
| 4 | GLEN | PACKING GLAND | AISI 304 / |
| 5 | SALMASTRA | PACKING | PTFE |
| 6 | SIKIŞTIRMA PULU | THRUST WASTER | PTFE |
| 7 | MİL | STEM | AISI 304 / |
| 8 | KEP | CAP | AISI 304 / |
| 9 | KEP CONTASI | SEAL GASKET | PTFE |
| 10 | KÜRE | BALL | AISI 304 / |
| 11 | GÖVDE | BODY | AISI 304 / |
| 12 | SİT | SEAT | PTFE |
