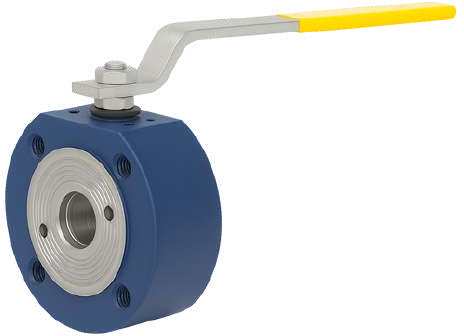

Monoblok Küresel Vana

Name: Monoblok Küresel Vana
Brand: Metroend

Monoblock Ball Valve

Ürün kodu bekleniyor

Bağlantı DIN EN1092-2

Çalışma basıncı PN16 / PN40

Çalışma sıcaklığı -10°C / +110°C

WhatsApp ile teklif al Katalog indir

site.urun_kaynak
Metroend-Urun-Katalogu.pdf · site.urun_basili_sayfa 29 (PDF 32)

Ne işe yarar

Küresel Vanalar

Küresel vana, ortasından delik geçen bir küre elemanının çeyrek tur (90°) dönmesiyle açılıp kapanır. Tam açık konumda küre deliği boru kesitiyle hizalandığı için basınç kaybı çok düşüktür ve hat neredeyse engelsiz akış sağlar. Hızlı açma-kapama gerektiren, sık devreye alınan ve tam sızdırmazlık beklenen hatlarda yaygındır; kısma görevi için uygun değildir, kısmi açıklıkta sit hızla aşınır. 2 parçalı gövde ekonomik ve kompakt bir çözümdür; 3 parçalı gövde ise hattı sökmeden bakım yapılmasına izin verir. 3 yollu modeller akışı yönlendirme veya karıştırma işlevi görür.

Bu metin ürün tipini tanıtan genel bir açıklamadır; kaynak katalogda karşılığı yoktur ve firma onayı beklemektedir. Ürüne ait doğrulanmış teknik değerler yalnızca yukarıdaki künyede ve ölçü tablosundadır.

Nerelerde kullanılır

Uygulama alanları

01 Kimya - Petrokimya
02 Su - Atık Su
03 Isıtma - Soğutma Sistemleri
04 Denizcilik Uygulamaları
05 Madencilik Uygulamaları
06 Enerji Santralleri

Kaynak: bu ürünün katalog sayfasındaki “Uygulama Alanları” listesi.

site.urun_olculer

site.urun_olcu_tablosu

11 site.urun_satir × 17 site.urun_kolon

Monoblok Küresel Vana — site.urun_olcu_tablosu
DN	L	KB	h	f	D	PN16 Hole	PN16 ØK	kolon_9 *	D	PN40 Hole	PN40 ØK	kolon_13 *	F	G	S	KG
15	39	150	80	2	88	4	65	M12	88	4	65	M12	50	36	M5	1,45
20	42	150	85	2	98	4	75	M12	98	4	75	M12	60	36	M5	1,90
25	47	185	90	2	109	4	85	M12	109	4	85	M12	68	42	M5	2,80
32	58	240	100	2	135	4	100	M16	135	4	100	M16	78	42	M5	5,00
40	65	280	120	3	147	4	110	M16	147	4	110	M16	88	50	M6	6,50
50	84	280	125	3	167	4	125	M16	167	4	125	M16	105	50	M6	10,50
65	105	330	150	3	178	4	145	M16	178	8	145	M16	125	70	M8	14,50
80	120	400	160	3	198	8	160	M16	198	8	160	M16	132	70	M8	21,50
100	150	460	175	3	233	8	180	M16	233	8	190	M20	158	102	M10	36,00
125	200	460	200	3	270	8	210	M16	270	8	220	M20	188	125	M12	65,00
150	235	670	240	3	310	8	240	M20	310	8	250	M22	212	125	M12	85,00

* site.urun_kolon_notu

site.urun_malzeme

site.urun_malzeme_ozellikleri

site.urun_mat_no	site.urun_mat_parca_adi	site.urun_mat_part_name	site.urun_malzeme
1	GÖVDE	BODY	CARBON ST. / AISI304 / AISI316
2	KAPAK	BONNET	CARBON ST. / AISI304 / AISI316
3	KÜRE	BALL	AISI420 / AISI304 / AISI316
4	MİL	STEM	AISI420
5	KÜRE CONTA	BALL SEAL	PTFE
6	GÖVDE CONTA	BODY SEAL	PTFE
7	BOĞAZ CONTA	NECK SEAL	PTFE
8	BASKI RİNGİ	PRES.RING	ST42
9	ÇANAK PUL	WASHER	CK70 / AISI304
10	KONTRA SOMUN	COUNTER NUT	5.6 / AISI304
11	STOPLAMA PİMİ	STOP. PIM	ST42 / AISI304
12	KOL	HANDLE	ST37 / AISI304
