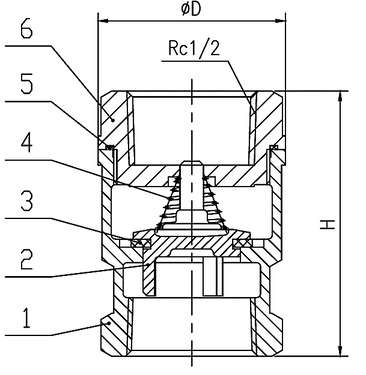

site.urun_teknik_cizim
Çek Valfler

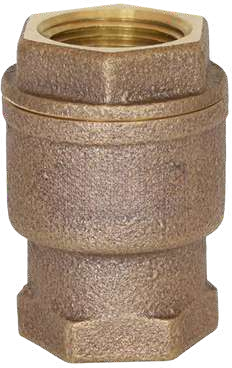

Bronz Dişli Yaylı Dik Tip Çek Valf
Bronze Threaded Spring Loaded Vertical Check Valve
site.urun_kaynak
Metroend-Urun-Katalogu.pdf · site.urun_basili_sayfa
68
(PDF 71)
Ne işe yarar
Çek Valfler
Çek valf, akışkanın yalnızca tek yönde geçmesine izin veren, ters yöndeki akışı kendiliğinden kapatan otomatik bir emniyet elemanıdır. Dışarıdan kumanda gerektirmez: kapanma, akışın durması ve ters basıncın oluşmasıyla mekanik olarak gerçekleşir. Pompa çıkışlarında geri dönüşü ve su darbesini engellemek, kazan besleme hatlarında ters akışı önlemek ve birden fazla kaynağın beslediği hatlarda kollar arası geçişi kesmek için kullanılır. Yaylı tipler dikey ve yatay montaja izin verirken, çalpara (swing) tipler düşük basınç kaybıyla çalışır; çift klapeli ve disk tipler ise dar montaj boyu gerektiren yerlerde tercih edilir.
Bu metin ürün tipini tanıtan genel bir açıklamadır; kaynak katalogda karşılığı yoktur ve firma onayı beklemektedir. Ürüne ait doğrulanmış teknik değerler yalnızca yukarıdaki künyede ve ölçü tablosundadır.
Nerelerde kullanılır
Uygulama alanları
- 01 Kimya - Petrokimya
- 02 Su - Atık Su
- 03 Isıtma - Soğutma Sistemleri
- 04 Denizcilik Uygulamaları
- 05 Madencilik Uygulamaları
- 06 Enerji Santralleri
Kaynak: bu ürünün katalog sayfasındaki “Uygulama Alanları” listesi.
site.urun_olculer
site.urun_olcu_tablosu
6 site.urun_satir × 4 site.urun_kolon
site.urun_yatay_kaydirin
| kolon_1 * | ISO228 | kolon_3 * | PN20 |
|---|---|---|---|
| 1 | GÖVDE | BODY | RG5 |
| 2 | DİSK | DISC | RG5 |
| 3 | SİT | SEAT | NBR |
| 4 | YAY | SPRING | AISI304 |
| 5 | CONTA | GASKET | PTFE |
| 6 | KAPAK | BONNET | RG5 |
* site.urun_kolon_notu
site.urun_malzeme
site.urun_malzeme_ozellikleri
| site.urun_mat_no | site.urun_mat_parca_adi | site.urun_mat_part_name | site.urun_malzeme |
|---|---|---|---|
| 1 | GÖVDE | BODY | RG5 |
| 2 | DİSK | DISC | RG5 |
| 3 | SİT | SEAT | NBR |
| 4 | YAY | SPRING | AISI304 |
| 5 | CONTA | GASKET | PTFE |
| 6 | KAPAK | BONNET | RG5 |
