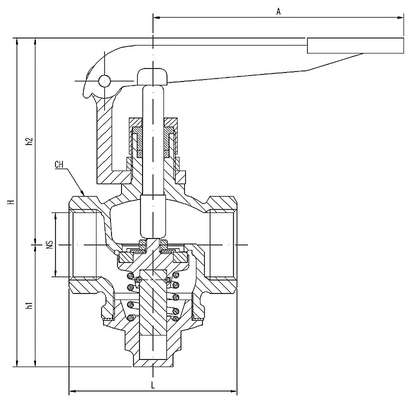

Teknik çizim
Dreyn Vanaları

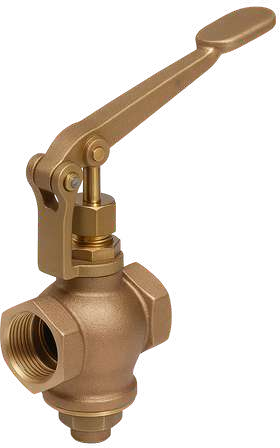

Bronz Dişli Self Closing - Dreyn Vanası
Bronze Threaded Self Closing - Drain Valve
Ürün kodu bekleniyor
Bağlantı
DIN2999
Çalışma basıncı
PN16
Çalışma sıcaklığı
-10°C / +120°C
Kaynak
Metroend-Urun-Katalogu.pdf · basılı sayfa
91
(PDF 94)
Uygulama alanları
- Denizcilik Uygulamaları
- Su - Atık Su
Ölçüler
Ölçü tablosu
6 satır × 7 kolon
← yatay kaydırın →
| DN | h1 | h2 | H | A | L | KG |
|---|---|---|---|---|---|---|
| 15 | 48 | 140 | 188 | 130 | 60 | 0,8 |
| 20 | 51 | 131 | 182 | 130 | 70 | 1 |
| 25 | 58 | 144 | 202 | 130 | 80 | 1,2 |
| 32 | 64 | 132 | 196 | 160 | 96 | 2,2 |
| 40 | 72 | 133 | 205 | 160 | 104 | 2,8 |
| 50 | 67 | 144 | 211 | 160 | 130 | 4,5 |
Malzeme
Malzeme özellikleri
| No | Parça adı | Part name | Malzeme |
|---|---|---|---|
| 1 | GÖVDE | BODY | RG5 |
| 2 | KOL | LEVER | RG5 |
| 3 | MİL | STEM | BRASS |
| 4 | SİT | SEAT | PTFE |
| 5 | YAY | SPRING | STEEL |
