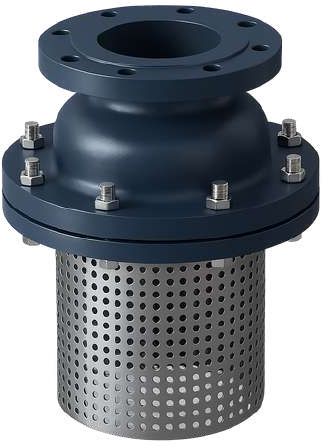

Foot Valve

Name: Foot Valve
Brand: Metroend

Ürün kodu bekleniyor

Bağlantı EN1092-2

Çalışma basıncı PN16

Çalışma sıcaklığı -10°C / +80°C

Katalog indir

Kaynak
Metroend-Urun-Katalogu.pdf · basılı sayfa 55 (PDF 58)

Uygulama alanları

Ölçüler

Ölçü tablosu

13 satır × 5 kolon

Foot Valve ölçü tablosu
DN	H	PN10 ØD	PN16 ØD	KG
40	230	150	150	7
50	230	165	165	8
65	280	185	185	10
80	30	200	200	14
100	315	220	220	21
125	400	250	250	26
150	505	285	285	44
200	545	340	340	72
250	620	405	405	100
300	700	460	460	160
350	800	520	520	190
400	860	580	580	210
500	945	640	715	275

Malzeme

No	Parça adı	Part name	Malzeme
1	GÖVDE	BODY	GG25 / GGG40 / RG5
2	KLAPE	DISC	GG25 / GGG40 / RG5
3	CONTA	GASKET	NBR
4	KAPAK	BONNET	GG25 / GGG40 / RG5
5	CIVATA	BOLT	STEEL
6	FILTRE	FILTER	AISI304

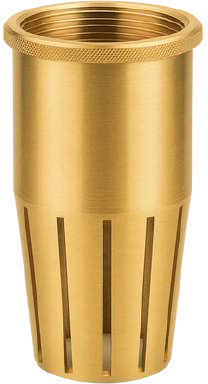

Aynı kategoriden
