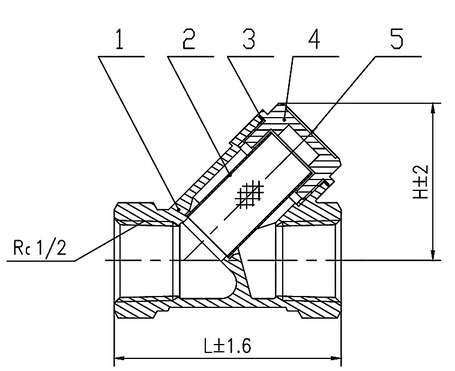

Teknik çizim
Strainers
Bronze Threaded Y Type Strainer
Ürün kodu bekleniyor
Bağlantı
DIN2999
Çalışma basıncı
PN20
Çalışma sıcaklığı
-20°C / +170°C
Kaynak
Metroend-Urun-Katalogu.pdf · basılı sayfa
49
(PDF 52)
Uygulama alanları
- Power Plants
- Chemical - Petrochemical
- Maritime Applications
- Heating - Cooling Systems
- Food
- Mining Applications
- Water - Wastewater
Ölçüler
Ölçü tablosu
6 satır × 5 kolon
← yatay kaydırın →
| DN | NPS | L | H | KG |
|---|---|---|---|---|
| 15 | 1/2" | 58 | 40 | 0,20 |
| 20 | 3/4" | 70 | 41 | 0,35 |
| 25 | 1" | 88 | 57,6 | 1 |
| 32 | 1 1/4" | 96 | 68,5 | 0,75 |
| 40 | 1 1/2" | 107 | 74 | 1,25 |
| 50 | 2" | 126 | 95 | 1,8 |
Malzeme
Malzeme özellikleri
| No | Parça adı | Part name | Malzeme |
|---|---|---|---|
| 1 | GÖVDE | BODY | RG5 |
| 2 | FİLTRE | MESH | AISI304 |
| 3 | CONTA | GASKET | PTFE |
| 4 | TAPA | PLUG | RG5 |
