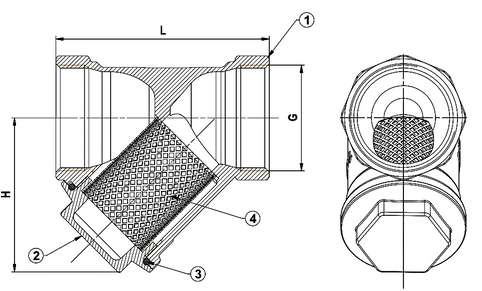

Teknik çizim
Strainers
Brass Threaded Y Type Strainer
Ürün kodu bekleniyor
Bağlantı
EN ISO 228-1
Çalışma basıncı
PN16
Çalışma sıcaklığı
-10°C / +120°C
Kaynak
Metroend-Urun-Katalogu.pdf · basılı sayfa
50
(PDF 53)
Uygulama alanları
- Power Plants
- Chemical - Petrochemical
- Maritime Applications
- Heating - Cooling Systems
- Food
- Mining Applications
- Water - Wastewater
Ölçüler
Ölçü tablosu
8 satır × 5 kolon
← yatay kaydırın →
| DN | NPS | L | H | KG |
|---|---|---|---|---|
| 15 | 1/2" | 45 | 34 | 0,10 |
| 20 | 3/4" | 54 | 39 | 0,15 |
| 25 | 1" | 62 | 45 | 0,25 |
| 32 | 1 1/4" | 80 | 63 | 0,46 |
| 40 | 1 1/2" | 84 | 69 | 0,55 |
| 50 | 2" | 95 | 75 | 0,80 |
| 65 | 2 1/2" | 121 | 94 | 1,35 |
| 80 | 3" | 137 | 102 | 1,85 |
Malzeme
Malzeme özellikleri
| No | Parça adı | Part name | Malzeme |
|---|---|---|---|
| 1 | GÖVDE | BODY | MS58 |
| 2 | FİLTRE | MESH | AISI304 |
| 3 | CONTA | GASKET | EPDM |
| 4 | TAPA | PLUG | MS58 |
