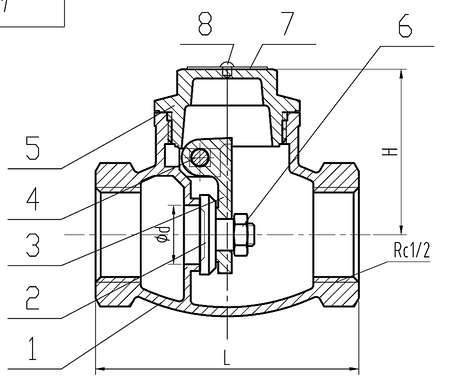

Teknik çizim
Check Valves

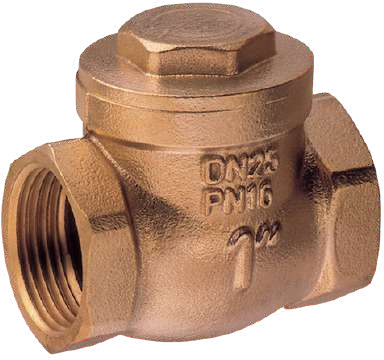

Bronze Threaded Swing Check Valve
Ürün kodu bekleniyor
Bağlantı
DIN2999
Çalışma basıncı
PN20
Çalışma sıcaklığı
-20°C / +170°C
Kaynak
Metroend-Urun-Katalogu.pdf · basılı sayfa
70
(PDF 73)
Uygulama alanları
- Chemical - Petrochemical
- Water - Wastewater
- Heating - Cooling Systems
- Maritime Applications
- Mining Applications
- Power Stations
Ölçüler
Ölçü tablosu
6 satır × 6 kolon
← yatay kaydırın →
| DN | NPS | L | H | d | KG |
|---|---|---|---|---|---|
| 15 | 1/2" | 58 | 37 | 12 | 0,20 |
| 20 | 3/4" | 66 | 43 | 18 | 0,25 |
| 25 | 1" | 76 | 49 | 24 | 0,36 |
| 32 | 1 1/4" | 88 | 57,5 | 30,6 | 0,56 |
| 40 | 1 1/2" | 96 | 63 | 37 | 0,90 |
| 50 | 2" | 112 | 72 | 48,6 | 1,25 |
Malzeme
Malzeme özellikleri
| No | Parça adı | Part name | Malzeme |
|---|---|---|---|
| 1 | GÖVDE | BODY | RG5 |
| 2 | KLAPE | DISC | RG5 PİRİNÇ / BRASS 1 |
| 3 | MENTEŞE | HINGE | RG5 |
| 4 | MENTEŞE PİMİ | HINGE PIN | ST.STEEL |
| 5 | TAPA | PLUG | RG5 |
| 6 | MENTEŞE SOMUNU | HINGE NUT | PİRİNÇ / BRASS |
