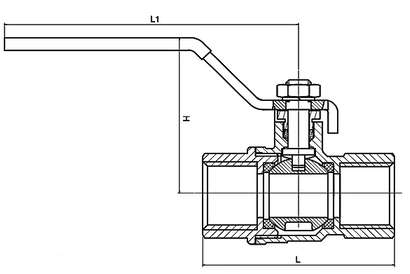

Teknik çizim
Ball Valves
Brass Threaded Ball Valve
Ürün kodu bekleniyor
Bağlantı
DIN2999 BSPP
Çalışma basıncı
PN16 / PN25 / PN40
Çalışma sıcaklığı
-10°C / +120°C
Kaynak
Metroend-Urun-Katalogu.pdf · basılı sayfa
26
(PDF 29)
Uygulama alanları
- Water - Wastewater
- Heating - Cooling Systems
- Maritime Applications
Ölçüler
Ölçü tablosu
9 satır × 6 kolon
← yatay kaydırın →
| DN | NPS | L | L1 | H | KG |
|---|---|---|---|---|---|
| 15 | 1/2" | 54 | 80 | 37 | 0,15 |
| 20 | 3/4" | 61 | 95 | 53 | 0,25 |
| 25 | 1" | 73 | 115 | 55 | 0,45 |
| 32 | 1 1/4" | 83 | 115 | 59 | 0,65 |
| 40 | 1 1/2" | 95 | 125 | 77 | 0,95 |
| 50 | 2" | 113 | 145 | 90 | 1,45 |
| 65 | 2 1/2" | 132 | 230 | 107 | 3,65 |
| 80 | 3" | 149 | 250 | 120 | 5,60 |
| 100 | 4" | 174 | 250 | 135 | 9,10 |
Malzeme
Malzeme özellikleri
| No | Parça adı | Part name | Malzeme |
|---|---|---|---|
| 1 | GÖVDE | BODY | MS58 |
| 2 | KAPAK | CAP | MS58 |
| 3 | KÜRE | BALL | MS58 |
| 4 | CONTA | GASKET | PTFE |
| 5 | MİL | STEM | MS58 |
| 6 | O-RING | O-RING | EPDM / VITON |
| 7 | SOMUN | NUT | STEEL |
| 8 | KOL | HANDLE | STEEL |
