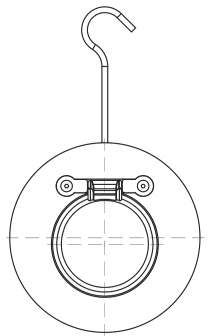

Teknik çizim
Çek Valfler
Wafer Tip Çalpara Çek Valf
Wafer Type Swing Check Valve
Ürün kodu bekleniyor
Bağlantı
DIN1092-2
Çalışma basıncı
PN16 / PN40
Çalışma sıcaklığı
-10°C / +100°C
Kaynak
Metroend-Urun-Katalogu.pdf · basılı sayfa
65
(PDF 68)
Uygulama alanları
- Kimya - Petrokimya
- Su - Atık Su
- Isıtma - Soğutma Sistemleri
- Denizcilik Uygulamaları
- Madencilik Uygulamaları
- Enerji Santralleri
Ölçüler
Ölçü tablosu
17 satır × 5 kolon
← yatay kaydırın →
| DN | ØD | Ød | b | KG |
|---|---|---|---|---|
| 25 | 74 | 14 | 14 | 0,3 |
| 32 | 84 | 17 | 14 | 0,5 |
| 40 | 94 | 22 | 14 | 0,7 |
| 50 | 109 | 32 | 16 | 0,9 |
| 65 | 129 | 40 | 16 | 1,2 |
| 80 | 144 | 54 | 16 | 1,5 |
| 100 | 164 | 70 | 18 | 2,4 |
| 125 | 195 | 92 | 18 | 3,4 |
| 150 | 220 | 112 | 20 | 4,6 |
| 200 | 275 | 158 | 22 | 7,5 |
| 250 | 330 | 192 | 25 | 13 |
| 300 | 380 | 234 | 30 | 21 |
| 350 | 440 | 266 | 38 | 32 |
| 400 | 490 | 305 | 40 | 48 |
| 450 | 540 | 360 | 50 | 63 |
| 500 | 596 | 405 | 52 | 87 |
| 600 | 695 | 486 | 57 | 130 |
Malzeme
Malzeme özellikleri
| No | Parça adı | Part name | Malzeme |
|---|---|---|---|
| 1 | GÖVDE | BODY | ST42 / AISI304 / |
| 2 | O-RİNG | O-RING | NBR / EPDM |
| 3 | KLAPE | DISC | AISI304 / AISI316 / |
| 4 | PUL | WASHER | AISI 304 |
| 5 | CIVATA | BOLT | AISI304 |
| 6 | MAPA | EYE BOLT | SAE 1040 |
