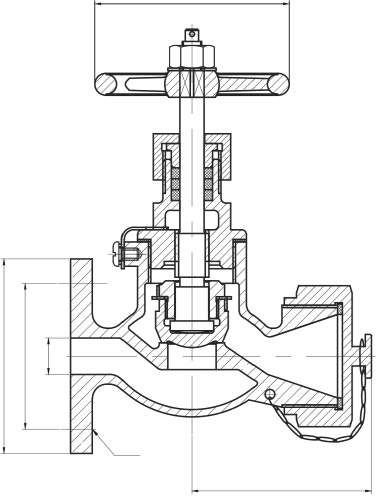

Teknik çizim
Yangın Vanaları
JIS Bronz Düz Tip Yangın Vanası
JIS Bronze Straight Type Fire Hose Valve
Ürün kodu bekleniyor
Bağlantı
JIS B2220
Çalışma basıncı
5 Kgf/Cm2 10 Kgf/Cm2
Çalışma sıcaklığı
-10°C / +120°C
Kaynak
Metroend-Urun-Katalogu.pdf · basılı sayfa
100
(PDF 104)
Uygulama alanları
- Yangın hatlarında kullanılır.
Ölçüler
Ölçü tablosu
5 satır × 16 kolon
← yatay kaydırın →
| DN | ØD | Øk | L | 5K b | 5K nxØh | ØD2 | KG | ØD | Øk | L | 10K b | 10K nxØh | ØD2 | KG | Ød |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 15 | 80 | 60 | 73 | 9 | 4x12 | 80 | 2,5 | 95 | 70 | 73 | 12 | 4x15 | 80 | 3 | 15 |
| 25 | 95 | 75 | 78 | 10 | 4x12 | 125 | 3,5 | 125 | 90 | 83 | 14 | 4x19 | 125 | 4 | 25 |
| 40 | 120 | 95 | 124 | 12 | 4x15 | 140 | 6,5 | 140 | 105 | 133 | 16 | 4x19 | 140 | 8,5 | 40 |
| 50 | 130 | 105 | 160 | 14 | 4x15 | 160 | 13 | 155 | 120 | 165 | 16 | 4x19 | 160 | 16 | 50 |
| 65 | - | - | - | - | - | - | - | 175 | 140 | 200 | 18 | 4x19 | 200 | 28 | 65 |
Malzeme
Malzeme özellikleri
| No | Parça adı | Part name | Malzeme |
|---|---|---|---|
| 1 | GÖVDE | BODY | RG5 |
| 2 | KLAPE | DISC | RG5 |
| 3 | MİL | STEM | BRASS |
| 4 | KAPAK | BONNET | RG5 |
| 5 | SALMASTRA | PACKING | GRAPHITE |
| 6 | HENDIL | HANDWHEEL | GG25 |
