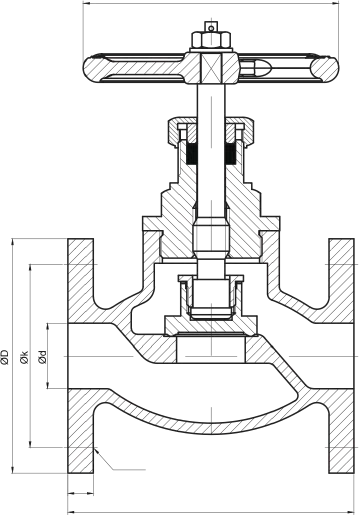

Teknik çizim
Glob Vanalar
JIS Bronz Düz Tip Glob Vana
JIS Bronze Straight Type Globe Valve
Ürün kodu bekleniyor
Bağlantı
5K - JIS F7301 16K - JIS F7303
Çalışma basıncı
5 Kgf/Cm2 16 Kgf/Cm2
Çalışma sıcaklığı
-10° / +120°C
Kaynak
Metroend-Urun-Katalogu.pdf · basılı sayfa
11
(PDF 14)
Uygulama alanları
- Kimya - Petrokimya
- Su - Atık Su
- Isıtma - Soğutma Sistemleri
- Denizcilik Uygulamaları
- Madencilik Uygulamaları
- Enerji Santralleri
Ölçüler
Ölçü tablosu
6 satır × 15 kolon
← yatay kaydırın →
| DN | ØD | Øk | 5K L | 5K b | nxØh | KG | ØD | Øk | 16K L | 16K b | nxØh | KG | Ød | ØD2 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 15 | 80 | 60 | 100 | 9 | 4x12 | 2 | 95 | 70 | 110 | 12 | 4x15 | 2,8 | 15 | 80 |
| 20 | 85 | 65 | 110 | 10 | 4x12 | 3 | 100 | 75 | 120 | 14 | 4x15 | 4 | 20 | 100 |
| 25 | 95 | 75 | 120 | 10 | 4x12 | 3,8 | 125 | 90 | 130 | 14 | 4x19 | 5 | 25 | 125 |
| 32 | 115 | 90 | 140 | 12 | 4x15 | 5,5 | 135 | 100 | 160 | 16 | 4x19 | 7 | 32 | 125 |
| 40 | 120 | 95 | 160 | 12 | 4x15 | 6,8 | 140 | 105 | 180 | 16 | 4x19 | 9 | 40 | 140 |
| 50 | 130 | 105 | 210 | 14 | 4x15 | 12 | 155 | 120 | 220 | 16 | 8x19 | 13 | 50 | 160 |
Malzeme
Malzeme özellikleri
| No | Parça adı | Part name | Malzeme |
|---|---|---|---|
| 1 | GÖVDE | BODY | RG5 |
| 2 | KLAPE | DISC | RG5 |
| 3 | MİL | STEM | BRASS |
| 4 | KAPAK | BONNET | RG5 |
| 5 | SALMASTRA | PACKING | GRAPHITE |
| 6 | HENDIL | HANDWHEEL | GG25 |
