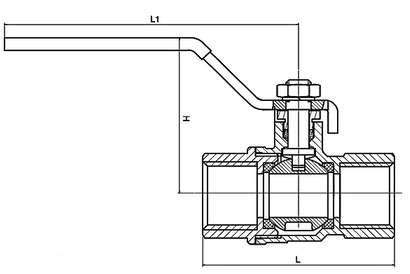

Teknik çizim
Küresel Vanalar
Bronz Dişli Küresel Vana
Bronze Threaded Ball Valve
Ürün kodu bekleniyor
Bağlantı
DIN2999 BSPT
Çalışma basıncı
PN25
Çalışma sıcaklığı
-20°C / +170°C
Kaynak
Metroend-Urun-Katalogu.pdf · basılı sayfa
25
(PDF 28)
Uygulama alanları
- Su - Atık Su
- Isıtma - Soğutma Sistemleri
- Denizcilik Uygulamaları
Ölçüler
Ölçü tablosu
6 satır × 6 kolon
← yatay kaydırın →
| DN | NPS | L | L1 | H | KG |
|---|---|---|---|---|---|
| 15 | 1/2" | 53 | 95 | 44 | 0,230 |
| 20 | 3/4" | 61 | 110 | 51 | 0,37 |
| 25 | 1" | 71 | 110 | 55 | 0,54 |
| 32 | 1 1/4" | 85 | 140 | 65 | 0,84 |
| 40 | 1 1/2" | 92 | 140 | 70 | 1,13 |
| 50 | 2" | 114 | 160 | 83 | 1,88 |
Malzeme
Malzeme özellikleri
| No | Parça adı | Part name | Malzeme |
|---|---|---|---|
| 1 | GÖVDE | BODY | RG5 |
| 2 | KAPAK | CAP | RG5 |
| 3 | KÜRE | BALL | PİRİNÇ / BRASS |
| 4 | KÜRE CONTASI | BALL SEAT | PTFE |
| 5 | MİL | STEM | PİRİNÇ / BRASS |
| 6 | MİL CONTASI | WASHER | PTFE |
| 7 | SALMASTRA SOMUNU | GLAND NUT | PİRİNÇ / BRASS |
| 8 | KOL | HANDLE | AISI 304 |
| 9 | KOL SAPI | HANDLE SLEEVE | PVC |
| 10 | KOL SOMUNU | HANDLE NUT | STEEL |
