Spring Loaded Straight Type Self Closing Valve

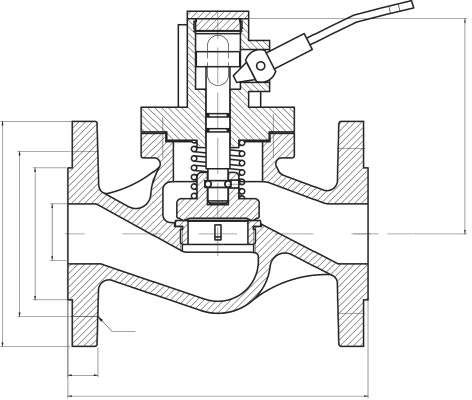

Spring Loaded Straight Type Self Closing Valve teknik çizim

Teknik çizim

Self Closing Valves

Spring Loaded Straight Type Self Closing Valve

Ürün kodu bekleniyor
Bağlantı EN1092-2
Çalışma basıncı PN16
Çalışma sıcaklığı -10°C / +220°C
Katalog indir

Kaynak
Metroend-Urun-Katalogu.pdf · basılı sayfa 93 (PDF 96)

Uygulama alanları

  • Maritime Applications
  • Water - Wastewater

Ölçüler

Ölçü tablosu

11 satır × 9 kolon

Spring Loaded Straight Type Self Closing Valve ölçü tablosu
DN ØD Øk Øg L b H Ødxn KG
15 95 65 45 130 14 126 14x4 4,5
20 105 75 58 150 16 126 14x4 5,5
25 115 85 68 160 16 129 14x4 6
32 140 100 78 180 18 134 18x4 8,5
40 150 110 88 200 18 149 18x4 10,5
50 165 125 102 230 20 156 18x4 15
65 185 145 122 290 20 167 18x4 20
80 200 160 138 310 22 185 18x8 23
100 220 180 158 350 24 221 18x8 36
125 250 210 188 400 26 251 18x8 55
150 285 240 212 480 26 303 22x8 74

Malzeme

Malzeme özellikleri

No Parça adı Part name Malzeme
1 GÖVDE BODY GGG40
2 SİT SEAT AISI420 / RG5
3 KAPAK BONNET GGG40
4 MİL STEM AISI420
5 O-RING O-RING VITON
6 YAY SPRING STEEL
7 KLAPE DISC AISI420 / RG5
