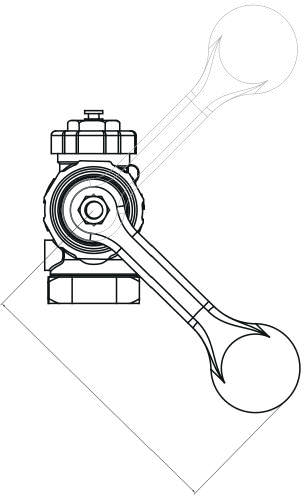

Teknik çizim
Sounding Cock Valves
Sounding Cock Valve
Ürün kodu bekleniyor
Bağlantı
DIN2999
Çalışma basıncı
PN2,5
Çalışma sıcaklığı
-10°C / +120°C
Kaynak
Metroend-Urun-Katalogu.pdf · basılı sayfa
92
(PDF 95)
Uygulama alanları
- Maritime Applications
- Water - Wastewater
Ölçüler
Ölçü tablosu
2 satır × 6 kolon
← yatay kaydırın →
| DN | R | L | L1 | H | KG |
|---|---|---|---|---|---|
| 40 | 1 1/2" | 130 | 180 | 60 | 3 |
| 50 | 2" | 140 | 180 | 60 | 3 |
Malzeme
Malzeme özellikleri
| No | Parça adı | Part name | Malzeme |
|---|---|---|---|
| 1 | GÖVDE | BODY | RG5 |
| 2 | SİLİNDİR | CYLINDER | RG5 |
| 3 | O-RING | O-RING | NBR |
| 4 | KAPAK | BONNET | RG5 |
| 5 | KOL | LEVER | GGG40 |
| 6 | TAHLİYE NOZULU | NOZZLE | BRASS |
| 7 | CONTA | GASKET | NBR |
