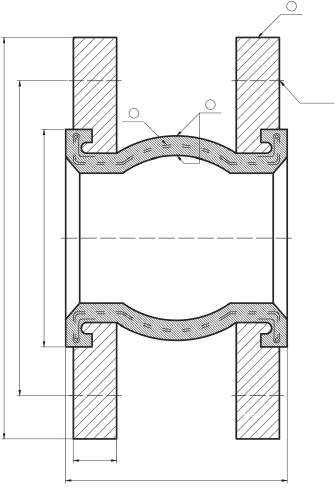

Teknik çizim
Expansion Joints
Rubber Expansion Joint
Ürün kodu bekleniyor
Bağlantı
EN1092-2
Çalışma basıncı
PN16
Çalışma sıcaklığı
-10°C / +60°C
Kaynak
Metroend-Urun-Katalogu.pdf · basılı sayfa
85
(PDF 88)
Uygulama alanları
- Power Plants
- Chemical - Petrochemical
- Maritime Applications
- Heating - Cooling Systems
- Food
- Mining Applications
- Water - Wastewater
Ölçüler
Ölçü tablosu
12 satır × 8 kolon
← yatay kaydırın →
| DN | L | ØD1 | ØD | k | b | Ødxn | KG |
|---|---|---|---|---|---|---|---|
| 32 | 100 | 76 | 140 | 100 | 18 | 18x4 | 2 |
| 40 | 100 | 76 | 150 | 110 | 18 | 18x4 | 2,5 |
| 50 | 100 | 86 | 165 | 125 | 20 | 18x4 | 3 |
| 65 | 100 | 101 | 185 | 145 | 20 | 18x4 | 3,85 |
| 80 | 100 | 116 | 200 | 160 | 20 | 18x8 | 4,50 |
| 100 | 100 | 140 | 220 | 180 | 22 | 18x8 | 5,50 |
| 125 | 120 | 168 | 250 | 210 | 22 | 18x8 | 7,50 |
| 150 | 120 | 198 | 285 | 240 | 24 | 22x8 | 8,85 |
| 200 | 120 | 254 | 340 | 295 | 26 | 22x12 | 11 |
| 250 | 130 | 312 | 405 | 355 | 28 | 26x12 | 16,5 |
| 300 | 130 | 375 | 460 | 410 | 28 | 26x12 | 24,5 |
| 350 | 160 | 432 | 520 | 470 | 30 | 26x16 | 32,5 |
Malzeme
Malzeme özellikleri
| No | Parça adı | Part name | Malzeme |
|---|---|---|---|
| 1 | FLANŞ | FLANGE | GGG40 / ST37 / AISI304 / AISI316 |
| 2 | TEL | WIRE | SPRING STEEL |
| 3 | KÖRÜK | BELLOWS | EPDM / NBR |
