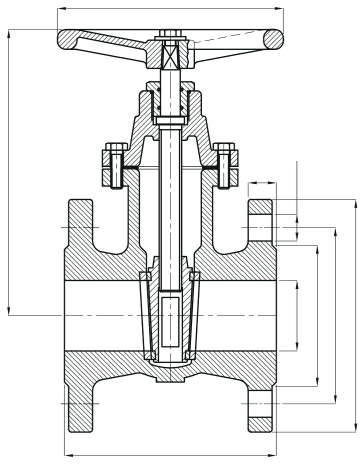

Teknik çizim
Gate Valves
Gate Valve PN6 DIN3204
Ürün kodu bekleniyor
Bağlantı
DIN1092-2
Çalışma basıncı
PN16
Çalışma sıcaklığı
-10°C / +120°C
Kaynak
Metroend-Urun-Katalogu.pdf · basılı sayfa
39
(PDF 42)
Uygulama alanları
- Chemical - Petrochemical
- Water - Wastewater
- Heating - Cooling Systems
- Maritime Applications
- Mining Applications
- Power Stations
Ölçüler
Ölçü tablosu
7 satır × 10 kolon
← yatay kaydırın →
| DN | ØD | Øk | Øg | b | Ødxn | ØD1 | H | L | KG |
|---|---|---|---|---|---|---|---|---|---|
| 40 | 130 | 100 | 78 | 16 | 14x4 | 160 | 185 | 140 | 7 |
| 50 | 140 | 110 | 88 | 16 | 14x4 | 160 | 190 | 150 | 8 |
| 65 | 160 | 130 | 108 | 16 | 14x4 | 160 | 210 | 170 | 12 |
| 80 | 190 | 150 | 124 | 18 | 19x4 | 160 | 235 | 180 | 15 |
| 100 | 210 | 170 | 144 | 18 | 19x4 | 200 | 265 | 190 | 20 |
| 125 | 240 | 200 | 174 | 20 | 19x8 | 250 | 350 | 200 | 34 |
| 150 | 265 | 225 | 199 | 20 | 19x8 | 250 | 380 | 210 | 43 |
Malzeme
Malzeme özellikleri
| No | Parça adı | Part name | Malzeme |
|---|---|---|---|
| 1 | GÖVDE | BODY | GG25 / GGG40 / RG5 / |
| 2 | SİT | SEAT | BRASS / BRONZE |
| 3 | SÜRGÜ | WEDGE | GG25 / GGG40 / RG5 / |
| 4 | MİL | STEM | AISI420 |
| 5 | CONTA | GASKET | NBR / VITON |
| 6 | KAPAK | BONNET | GG25 / GGG40 / RG5 / |
| 7 | HENDIL | HANDWHEEL | GG25 |
