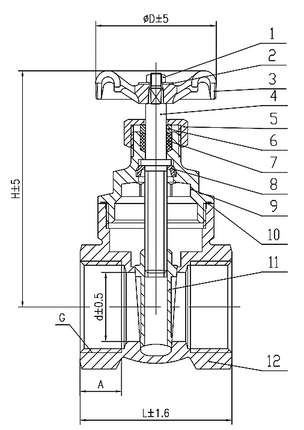

Teknik çizim
Gate Valves
Brass Threaded Gate Valve
Ürün kodu bekleniyor
Bağlantı
DIN2999
Çalışma basıncı
PN16
Çalışma sıcaklığı
-10°C / +120°C
Kaynak
Metroend-Urun-Katalogu.pdf · basılı sayfa
42
(PDF 45)
Uygulama alanları
- Chemical - Petrochemical
- Water - Wastewater
- Heating - Cooling Systems
- Maritime Applications
- Mining Applications
- Power Stations
Ölçüler
Ölçü tablosu
9 satır × 8 kolon
← yatay kaydırın →
| DN | NPS | L | D | H | d | A | KG |
|---|---|---|---|---|---|---|---|
| 15 | 1/2" | 48 | 60 | 70 | 13 | 15,5 | 0,20 |
| 20 | 3/4" | 51 | 60 | 75 | 19 | 16,5 | 0,30 |
| 25 | 1" | 58 | 70 | 88 | 25 | 19 | 0,45 |
| 32 | 1 1/4" | 68 | 70 | 112 | 32 | 21,5 | 0,65 |
| 40 | 1 1/2" | 70 | 70 | 120 | 38 | 21,5 | 0,90 |
| 50 | 2" | 82 | 80 | 140 | 50 | 26 | 1,40 |
| 65 | 2 1/2" | 75 | 100 | 172 | 63 | 20 | 2,80 |
| 80 | 3" | 85 | 100 | 200 | 77 | 22,5 | 4,20 |
| 100 | 4" | 102 | 132 | 240 | 100 | 26,5 | 8,00 |
Malzeme
Malzeme özellikleri
| No | Parça adı | Part name | Malzeme |
|---|---|---|---|
| 1 | GÖVDE | BODY | BRASS |
| 2 | KAPAK | BONNET | BRASS |
| 3 | SÜRGÜ | WEDGE | BRASS |
| 4 | CONTA | GASKET | FIBER |
| 5 | MİL | STEM | BRASS |
| 6 | O-RING | O-RING | EPDM / VITON |
| 7 | HENDIL | HANDWHEEL | STEEL |
| 8 | VİDA | SCREW | STEEL |
